YC-3/YC-4/YC-5/YC-8/YC-9/Y-10
Гидравлический ударный молот
Свайный молоток
Наши компактные гидравлические молоты – идеальное решение для работы в ограниченном пространстве или при необходимости большого хода. С весом от 3 до 10 тонн они обеспечивают мощный удар для эффективной забивки свай. Мы предлагаем индивидуальные решения, адаптированные к вашим конкретным требованиям. В наших молотах используются уплотнительные материалы Trelleborg, гарантирующие превосходную герметичность цилиндров и стабильную работу.
| Модель | YC-3 |
| Единица измерения | Метрическая система |
| Энергия удара | 36 кНм |
| Максимальный ход молота | 1200 мм |
| Частота удара | 80/35 уд/мин |
| Масса ударной части | 3000 кг |
| Размеры (Д×Ш×В) | 4845×960×1075 мм |
| Вес | 5800 кг |
| Рекомендуемый блок питания | 200P |

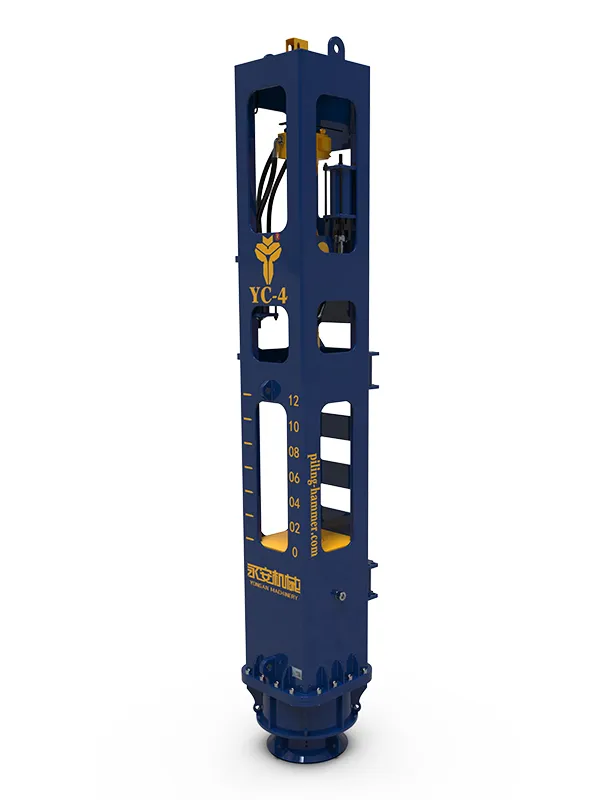

| Модель | YC-4 |
| Единица измерения | Метрическая система |
| Энергия удара | 48 кНм |
| Максимальный ход молота | 1200 мм |
| Частота удара | 100/40 уд/мин |
| Масса ударной части | 4000 кг |
| Размеры (Д×Ш×В) | 4285×900×1060 мм |
| Вес | 8500 кг |
| Рекомендуемый блок питания | 200P |

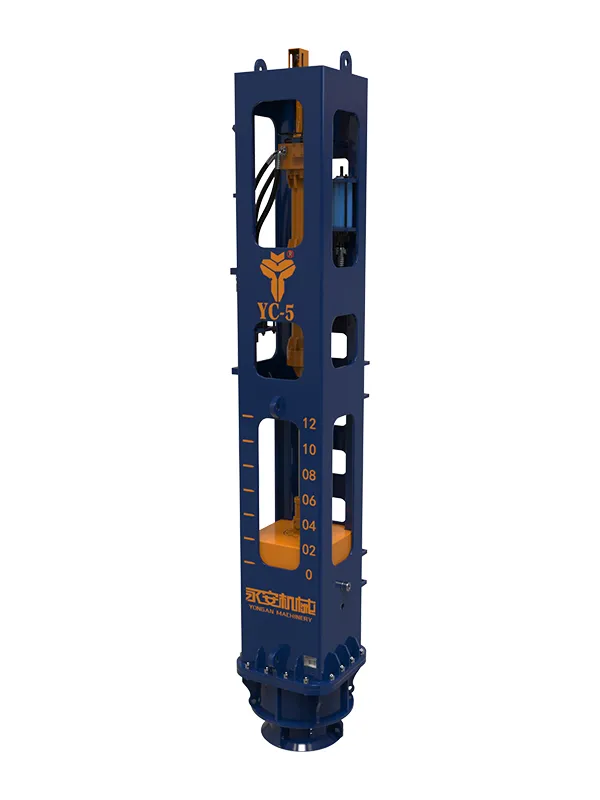

| Модель | YC-5 |
| Единица измерения | Метрическая система |
| Энергия удара | 60 кНм |
| Максимальный ход молота | 1200 мм |
| Частота удара | 80/35 уд/мин |
| Масса ударной части | 5000 кг |
| Размеры (Д×Ш×В) | 5425×960×1075 мм |
| Вес | 8500 кг |
| Рекомендуемый блок питания | 200P |

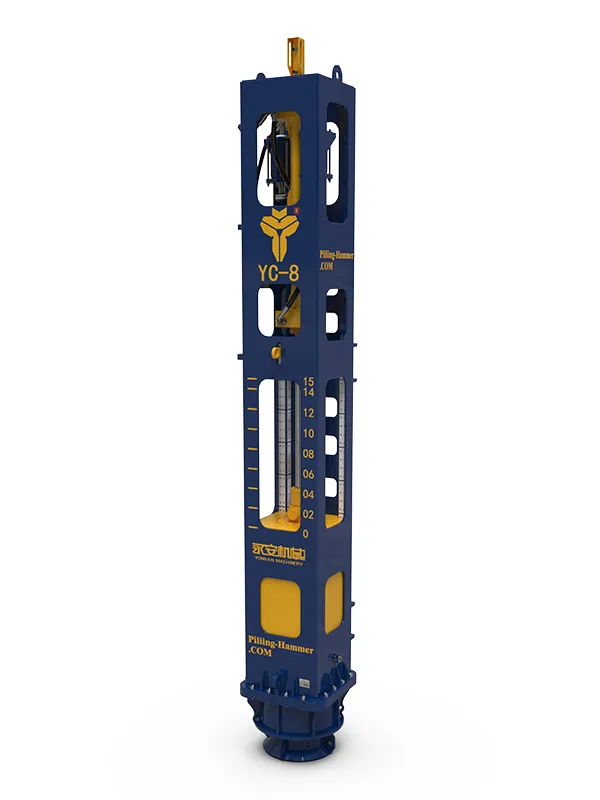

| Модель | YC-8 |
| Единица измерения | Метрическая система |
| Энергия удара | 120 кНм |
| Максимальный ход молота | 1500 мм |
| Частота удара | 70/30 уд/мин |
| Масса ударной части | 8000 кг |
| Размеры (Д×Ш×В) | 6800×1075×1185 мм |
| Вес | 12500 кг |
| Рекомендуемый блок питания | 300P |
| Модель | YC-9 |
| Единица измерения | Метрическая система |
| Энергия удара | 135 кНм |
| Максимальный ход молота | 1500 мм |
| Частота удара | 100/30 уд/мин |
| Масса ударной части | 9000 кг |
| Размеры (Д×Ш×В) | 6350×976×1190 мм |
| Вес | 13200 кг |
| Рекомендуемый блок питания | 300P |
| Модель | Y-10 |
| Единица измерения | Метрическая система |
| Энергия удара | 150 кНм |
| Максимальный ход молота | 1500 мм |
| Частота удара | 100/30 уд/мин |
| Масса ударной части | 10000 кг |
| Размеры (Д×Ш×В) | 6580×976×1190 мм |
| Вес | 14600 кг |
| Рекомендуемый блок питания | 300P |
Варианты установки
- Ударные молотки: подвешиваются к кранам для забивки свай, обеспечивая мощное и точное погружение.
- Направляющая рама: обеспечивает точность и стабильность забивки, позволяя молоту двигаться по заданной траектории.
- Устанавливаются на ведущую систему экскаватора для гибкой и эффективной забивки свай.
Гусеничный кран
Плавучий кран
Буровая установка на гусеничном ходу с опорным тросом
Крановая баржа
Подъёмный кран для пересечённой местности
Баржа для забивки свай
Применения
- Строительство городской инфраструктуры
- Строительство морского моста
Подходящие типы свай
- Стальные трубчатые сваи
- Шпунтовые сваи
- Бетонные сваи
Запчасти и проекты
-
Сертифицированная ударная часть молотка
-
Сделанные на заказ наголовники для свай
-
Сделанные на заказ наголовники для свай
-
Сделанные на заказ наголовники для свай
-
Электрическая система удалённого управления
-
Прочные буферные детали
-
Конструкция двухслойного гидроцилиндра
-
Различные способы установки
-
Различные способы установки
-
Различные способы установки
-
Система охлаждения морской водой
-
Эффективная передача энергии и эффективное управление
Кейсы
Строительные проекты с использованием гидравлического ударного молотка YC-5
Строительство моста Хунчжоу в городе Наньчан
- Срок реализации проекта: сентябрь 2022 г.
- Тип свай: трубчатые
- Диаметр: 830 мм
- Толщина: 12 мм
- Длина свай: 36 м (глубина забивки: 6 м)
- Применение: сваи для эстакадных мостов
- Тип грунта: глинистый
- Время забивки свай: 5-10 мин
Строительство международного аэропорта Циндао Цзяодун
- Тип свай: трубчатые сваи
- Диаметр: 529 мм
- Длина сваи: 25 м
- Назначение: портовый коффердам
- Тип грунта: глинистый ил
Строительство в округе Чжунцзян, Дэян, Сычуань
- Тип свай: монолитная железобетонная свая
Строительство в Хэнцинь, Чжухай
- Тип свай: бетонные (диаметр: 400 мм)
- Глубина погружения: 18 м
- Тип грунта: глинисто-глинистый
Строительные проекты с использованием гидравлического ударного молотка YC-8
Строительство Политеха в Макао
- Тип свай: Стальные шпунтовые сваи Ларссена
- Толщина: 60 мм
- Глубина забивки: 26 м
- Тип грунта: песок и булыжник
Строительство скоростной автомагистрали в районе Юньян
- Тип свай: трубчатые
- Диаметр: 800 мм
- Длина сваи: 30 м (глубина забивки: 15-25 м)
- Применение: платформа для эстакадного моста
- Тип грунта: аргиллит
