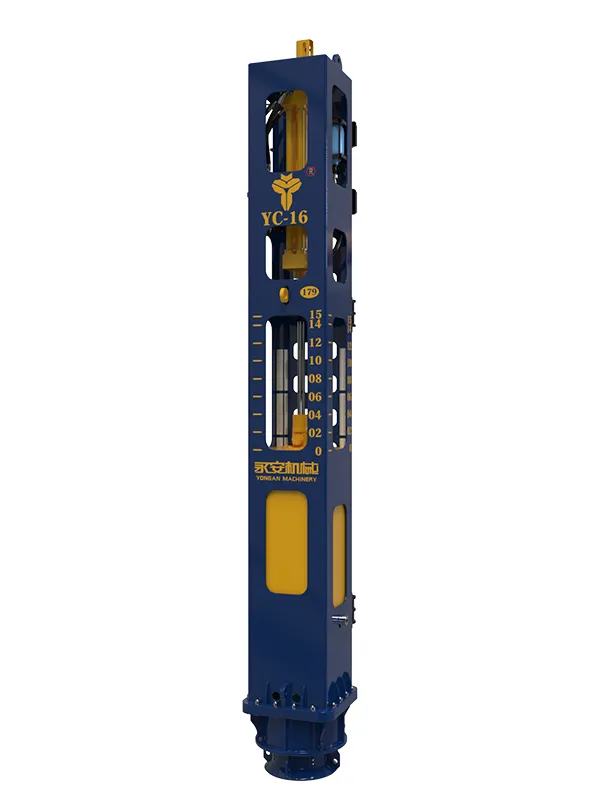

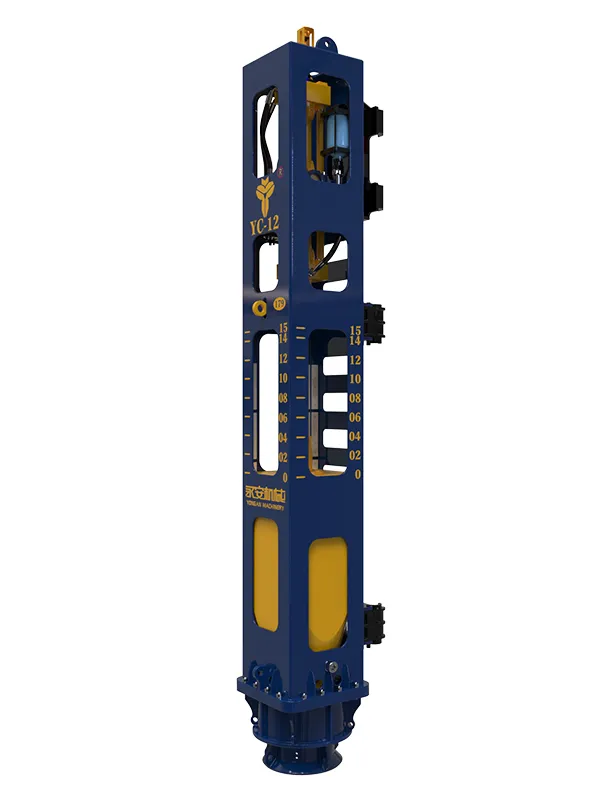

YC-11/YC-12/YC-14/YC-15/YC-16/Y-17/YC-18
Гидравлический ударный молот
Свайный молоток
Гидравлический ударный молот среднего размера - это хорошо спроектированный инструмент для забивки свай, обеспечивающий высокую производительность. Устройство управления ходом позволяет регулировать рабочие ходы в определенном диапазоне, обеспечивая точность и высокую энергию удара. Наши молотки весом от 11000 до 18000 кг совместимы со сваями среднего размера. Молотки изготавливаются по индивидуальному заказу в соответствии с вашими конкретными требованиями.
Настраиваемые параметры
Наголовники для свай могут быть изменены в соответствии с вашими требованиями, учитывая, будет ли отбойный молоток установлен на направляющей раме.
| Модель | YC-11 |
| Единица измерения | Метрическая система |
| Энергия удара | 165 кНм |
| Максимальный ход молота | 1500 мм |
| Частота удара | 100/30 уд/мин |
| Масса ударной части | 11000 кг |
| Размеры (Д×Ш×В) | 6790×1100×1290 мм |
| Вес | 16000 кг |
| Рекомендуемый блок питания | 400P |
| Модель | YC-12 |
| Единица измерения | Метрическая система |
| Энергия удара | 180 кНм |
| Максимальный ход молота | 1500 мм |
| Частота удара | 70/32 уд/мин |
| Масса ударной части | 12000 кг |
| Размеры (Д×Ш×В) | 7100×1185×1300 мм |
| Вес | 18000 кг |
| Рекомендуемый блок питания | 300P |
| Модель | YC-14 |
| Единица измерения | Метрическая система |
| Энергия удара | 210 кНм |
| Максимальный ход молота | 1500 мм |
| Частота удара | 70/30 уд/мин |
| Масса ударной части | 14000 кг |
| Размеры (Д×Ш×В) | 7510×1185×1300 мм |
| Вес | 20000 кг |
| Рекомендуемый блок питания | 400P |
| Модель | YC-15 |
| Единица измерения | Метрическая система |
| Энергия удара | 225 кНм |
| Максимальный ход молота | 1500 мм |
| Частота удара | 70/30 уд/мин |
| Масса ударной части | 15000 кг |
| Размеры (Д×Ш×В) | 7250×1100×1290 мм |
| Вес | 22000 кг |
| Рекомендуемый блок питания | 400P |
| Модель | YC-16 |
| Единица измерения | Метрическая система |
| Энергия удара | 240 кНм |
| Максимальный ход молота | 1500 мм |
| Частота удара | 70/30 уд/мин |
| Масса ударной части | 16000 кг |
| Размеры (Д×Ш×В) | 7760×1185×1300 мм |
| Вес | 22000 кг |
| Рекомендуемый блок питания | 400P |
| Модель | Y-17 |
| Единица измерения | Метрическая система |
| Энергия удара | 255 кНм |
| Максимальный ход молота | 1500 мм |
| Частота удара | 70/30 уд/мин |
| Масса ударной части | 17000 кг |
| Размеры (Д×Ш×В) | 7960×1185×1300 мм |
| Вес | 23000 кг |
| Рекомендуемый блок питания | 400P |
| Модель | YC-18 | |
| Единица измерения | Метрическая система | |
| Энергия удара | 270 кНм | |
| Максимальный ход молота | 1500 мм | |
| Частота удара | 70/30 уд/мин | |
| Масса ударной части | 18000 кг | |
| Размеры (Д×Ш×В) | 8400×1185×1300 мм | |
| Вес | 24000 кг | |
| Рекомендуемый блок питания | 400P | |
Варианты установки
Гусеничный кран
Плавучий кран
Буровая установка на гусеничном ходу с опорным тросом
Крановая баржа
Подъёмный кран для пересечённой местности
Баржа для забивки свай
Применения
- Строительство городской инфраструктуры
- Строительство морского моста
- Строительство порта
Подходящие типы свай
- Стальные трубчатые сваи
- Бетонные сваи
- Железобетонные сваи
- Сборные железобетонные сваи
- Двутавровые сваи
- U-Образные сваи
Запчасти и проекты
-

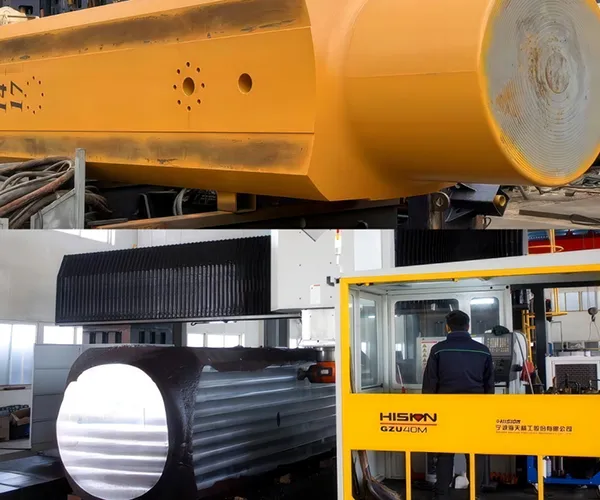

Сертифицированная ударная часть молотка
-

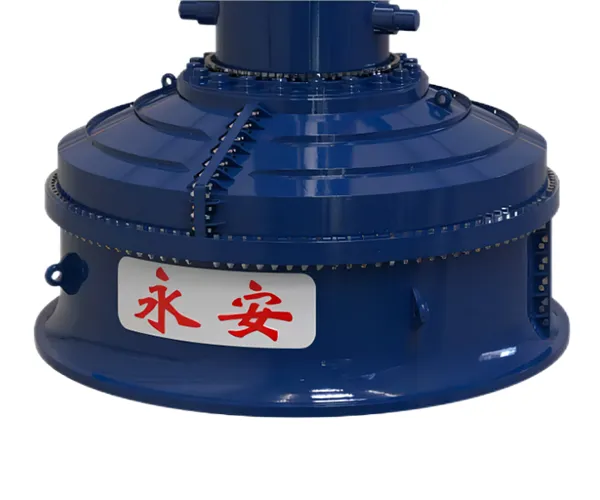

Сделанные на заказ наголовники для свай
-
Сделанные на заказ наголовники для свай
-
Сделанные на заказ наголовники для свай
-

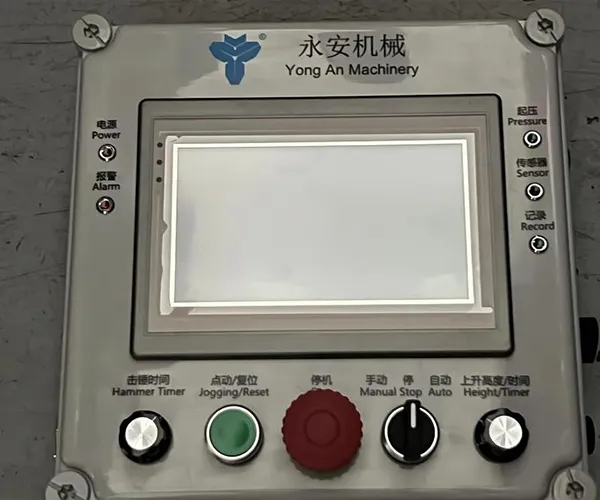

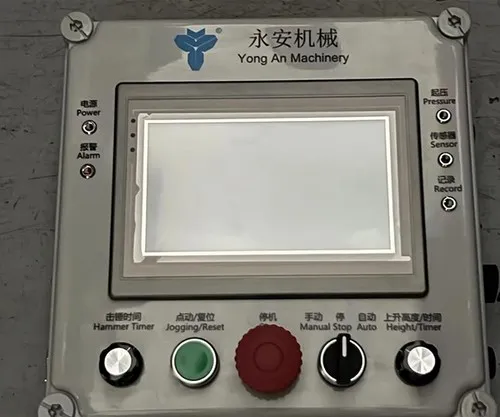

Электрическая система удалённого управления
-

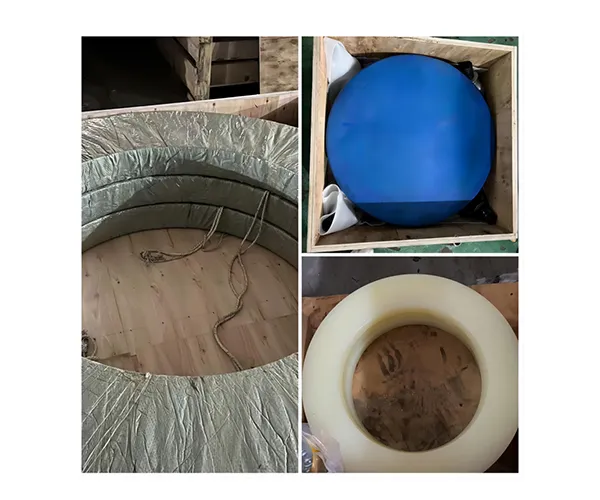

Прочные буферные детали
-

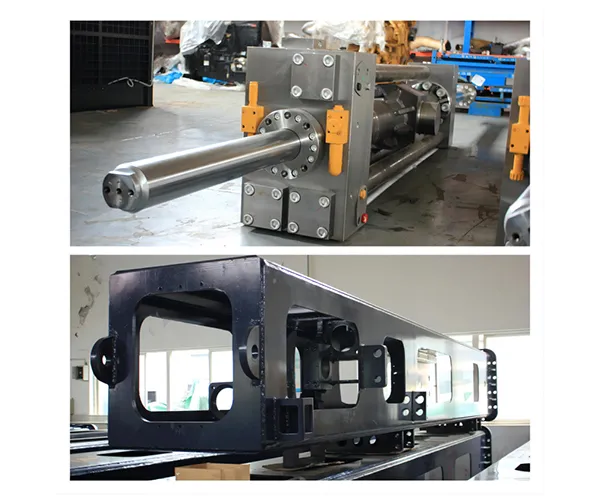

Конструкция двухслойного гидроцилиндра
-

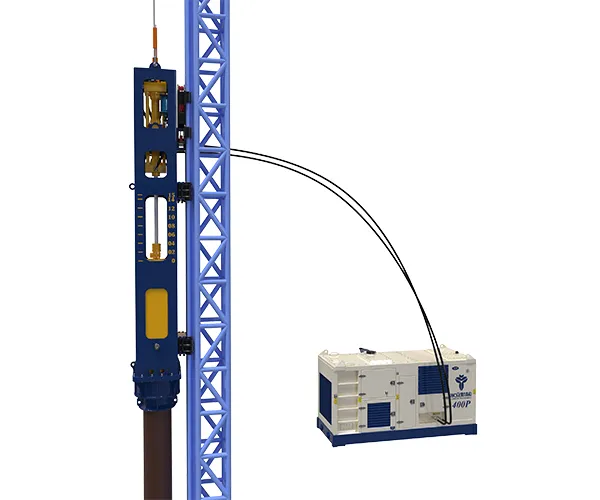

Различные способы установки
-
Различные способы установки
-
Различные способы установки
-
Система охлаждения морской водой
-

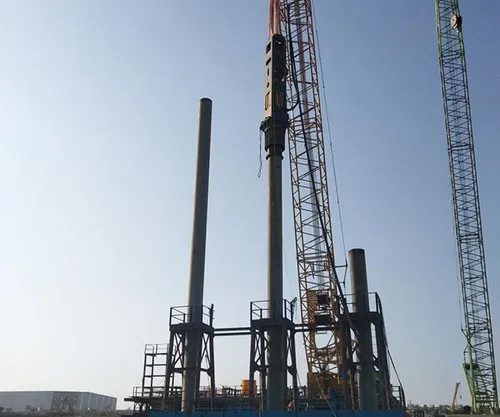

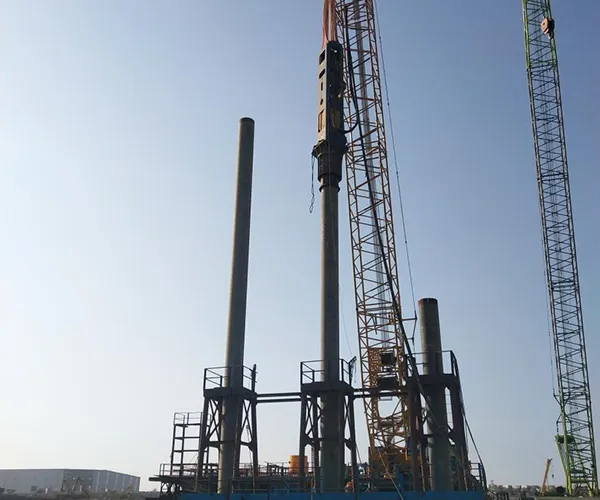

Эффективная передача энергии и эффективное управление
Кейсы
Строительные проекты с использованием гидравлического ударного молотка YC-11
Строительство моста Мулан в Харбине
- Тип свай: трубчатые
- Диаметр: 1000 мм
- Глубина погружения: 18 м
- Тип грунта: песчаный и выветренный грунт
Строительство порта в Ашдоде, Израиль
- Тип свай: двутавровые (длина: 19,3/22 м, ширина: 0,527/0,8 м), U-образные (длина: 17,5 м, ширина: 1,4 м)
- Глубина забивки: 11/13 м (двутавровая свая), 8,5 м (U-образная свая)
- Тип грунта: ил, глина и плотная почва
Строительные проекты с использованием гидравлического ударного молота YC-12
Строительство моста Шизишань в уезде Аньхуа, провинция Хунань
- Тип свай: трубчатые
- Диаметр: 1200 мм
- Толщина: 14 мм
- Длина сваи: 47 м (глубина забивки: 15 м)
- Применение: эстакадная мостовая платформа
- Тип грунта: выветренный камень
- Время погружения сваи: 34 мин
Строительство второго канала в Сямыне
- Тип свай: трубчатые
- Диаметр: 1850 мм
- Толщина: 25 мм
- Длина сваи: 15 м (глубина забивки: 13 м)
- Применение: эстакадная мостовая платформа
- Тип грунта: глинистый
- Время погружения сваи: около 30 мин
Строительство на Западном острове Хайнань
- Тип свай: стальные шпунтовые сваи
- Глубина погружения: 15 м
- Применение: строительство доков (680 свай)
Строительство нефтеперерабатывающего завода в Лагосе, Нигерия
- Тип свай: трубчатые
- Диаметр: 500 мм
- Глубина забивки: 28 м
- Применение: забивка 10 000 свай
- Тип грунта: глинистый
- В этом проекте используется 40 машин YC-12.
Строительство моста Шэньчжэнь-Чжуншань в провинции Гуандунg
- Тип сваи: стальные трубчатые сваи
- Диаметр: 820 мм
- Толщина: 10 мм
- Длина сваи: 30 м (глубина забивки: 27 м)
- Область применения: строительство мостов
- Тип грунта: ил и глина
- Время погружения сваи: около 60 мин
Строительные проекты с использованием гидравлического ударного молота YC-14
Строительство в Чжанчжоу, провинция Фуцзянь
- Тип сваи: квадратные сваи 450х450 мм
- Диаметр: 1850 мм
- Толщина: 25 мм
- Длина сваи: 15 м
- Глубина забивки: около 40 м (максимальная глубина: 43,4 м)
- Применение: платформа для эстакадного моста
- Тип грунта: гравий (11 м) и песок (5 м)
- Время погружения сваи: около 30 минут
Строительство моста через реку Ханьцзян-Янцзы в провинции Хубэй
- Срок реализации проекта: декабрь 2019 г.
- Тип свай: трубчатые
- Диаметр: 820 мм
- Длина сваи: 25 м (глубина погружения: 25 м)
- Применение: сваи для эстакадных мостов
- Тип грунта: ил
- Время погружения сваи: около 30 мин

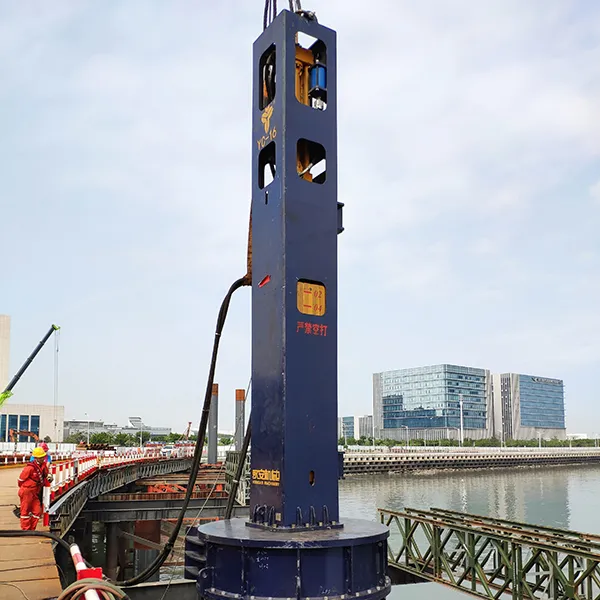

Строительные проекты с использованием гидравлического ударного молота YC-16
Строительство второго Восточного канала в Сямыне
- Срок реализации проекта: март 2020 г.
- Тип свай: трубчатые
- Диаметр: 1550/1850/2150 мм
- Длина сваи: 21/32/30 м
- Толщина: 20 мм
- Применение: опорные сваи
- Тип грунта: глинистая илистая грязь, выветрившийся гранит
- Время погружения сваи: 15-25 минут.
Строительство порта Тайчжун
- Тип свай: сборные цементные сваи
- Диаметр: 830 мм
- Глубина забивки: 40-50 м
Строительство электростанции в Матарбари, Бангладеш
- Срок реализации проекта: март 2020 г.
- Тип свай: цементные трубчатые сваи
- Диаметр: 600 мм
- Длина сваи: 28 м (глубина забивки: 28 м)
- Применение: фундамент завода

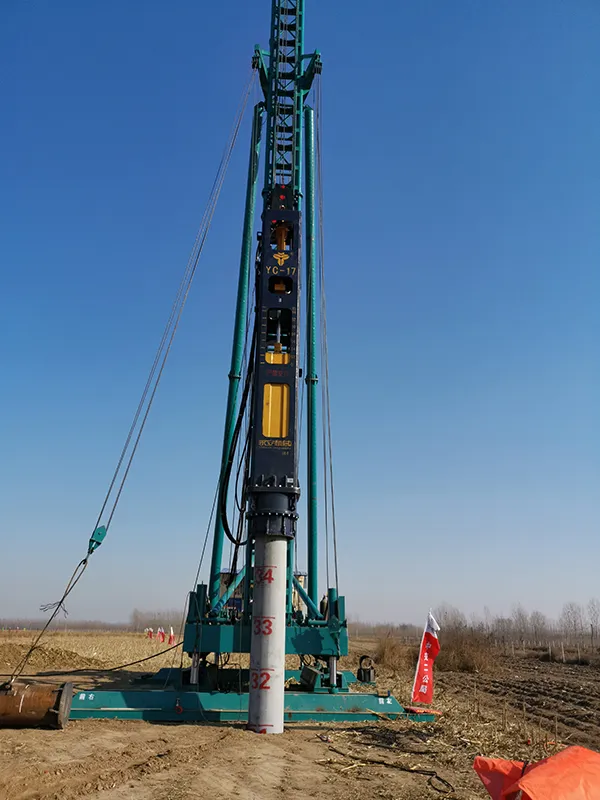

Строительные проекты с использованием гидравлического ударного молота YC-17

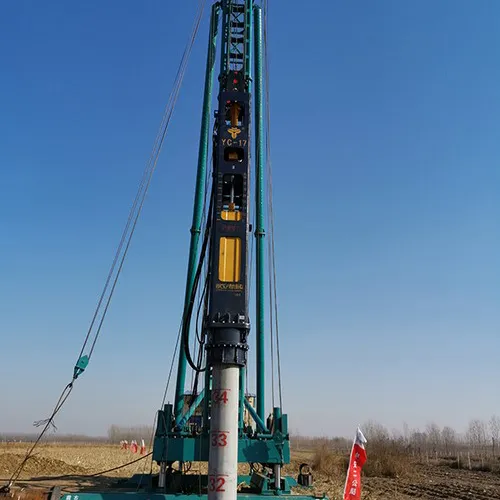

Строительство шоссе Ронгву
- Тип свай: сборные цементные трубчатые сваи
- Диаметр: 700 мм
- Длина сваи: 37 м (глубина забивки: 37 м)
- Тип грунта: желтая глина с песком
